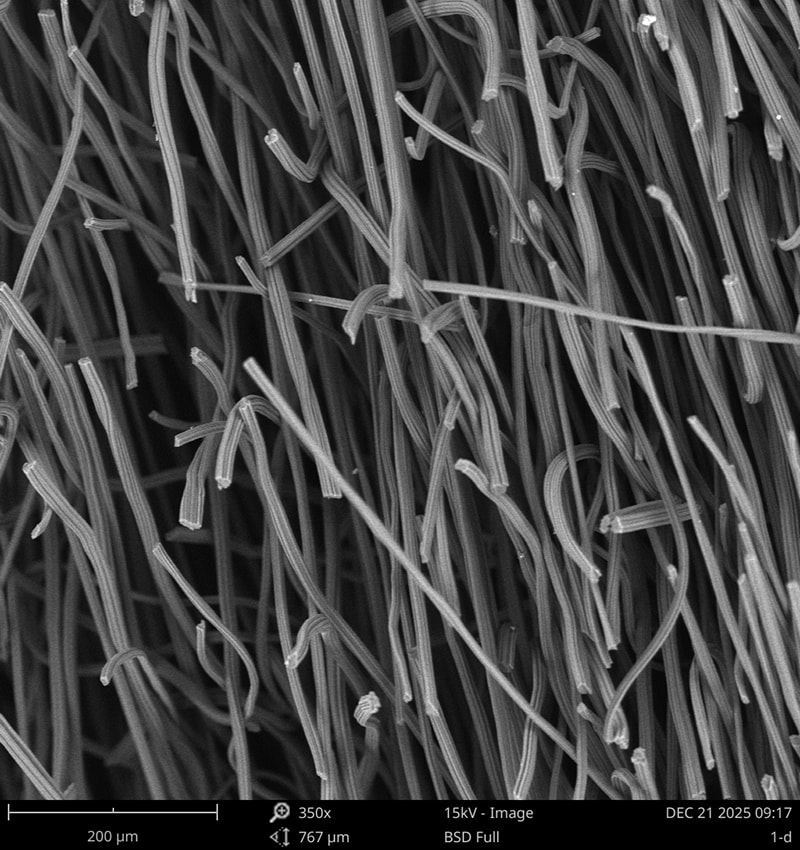

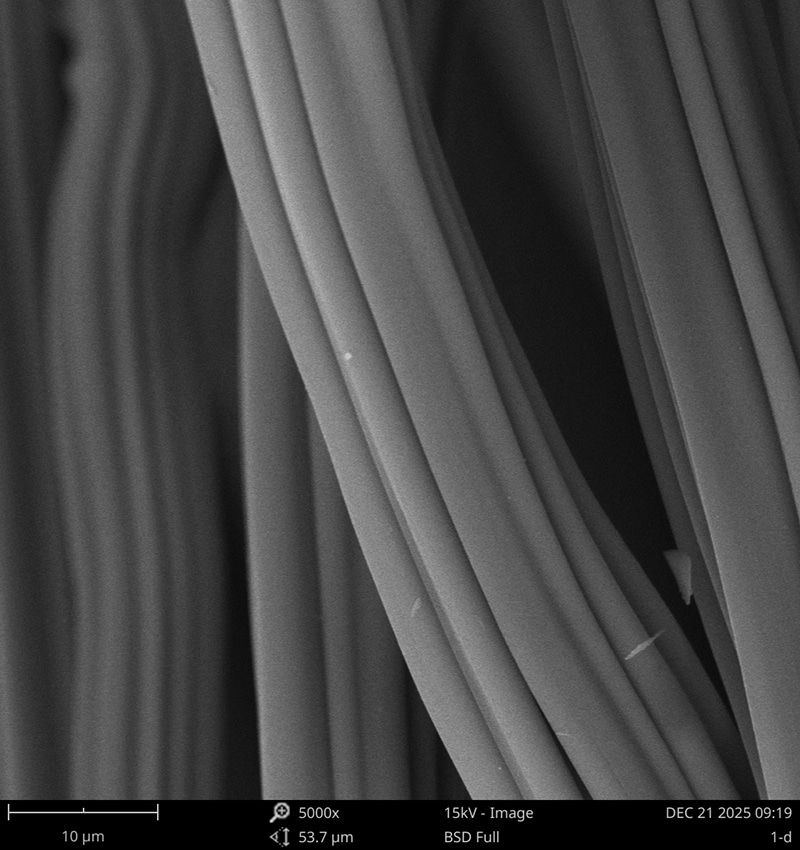

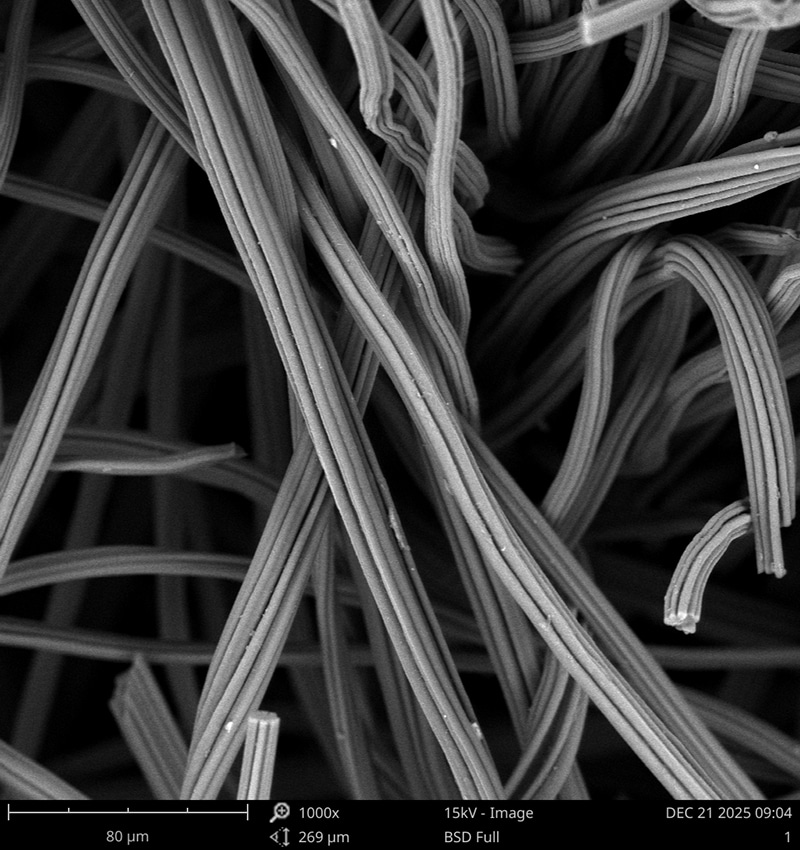

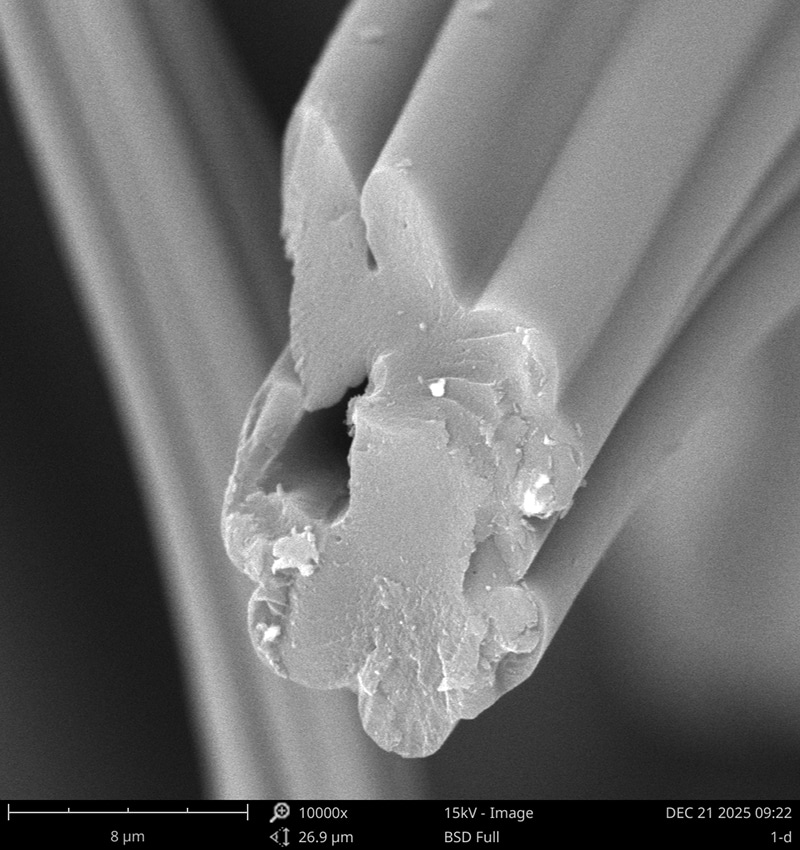

Puolijohdekiteen vetouunin lämpökenttä on yksi tärkeimmistä kiteenvedon laatuun vaikuttavista tekijöistä. Yrityksemme lähtee kuiturakenteesta, valmistaa onttorakenteisia hiilikuituja ja valitsee halkaisijaltaan tietynkokoiset hiilikuidut toistuvien tietokokeiden perusteella. Samalla lataamme myös grafitointikatalyyttisiä materiaaleja. Saman lämpötilan grafitisoinnissa grafitoitumisaste on korkeampi. Lisäksi valitsemme tasaisemman tasaisen neulausprosessin, ja huovan tiheyden ja paksuuden tasaisuus ja konsistenssi ovat korkeammat. Siksi tällä teknisellä prosessilla valmistetulla grafiittihuovalla on erinomainen lämmöneristys- ja lämmönsuojakyky sekä erinomainen hapettumisenkestävyys. Erän sakeus on korkea. Tietovertailun mukaan nykyinen lämmöneristyskyky on saavuttanut kansainvälisen johtavan tason.
| Nimi | Yksikkö | Grafiitti pehmeää huopaa | Huomautuksia | ||
| VLG-5/VLG-10 | VLGY-5/VLGY-10 | ||||
| Paksuus | mm | 5/10 | 5/10 | Muut tiedot | |
| Tiheys | g/cm³ | 0,08-0,11 | 0,07-0,09 | ||
| Leveys | m | 1,3-1,6 | 1,3-1,6 | ||
| Murtovoima | Mpa | ≥0,3 | ≥0,2 | ||
| Hiilipitoisuus | % | ≥ 99,80 | ≥ 99,80 | ||

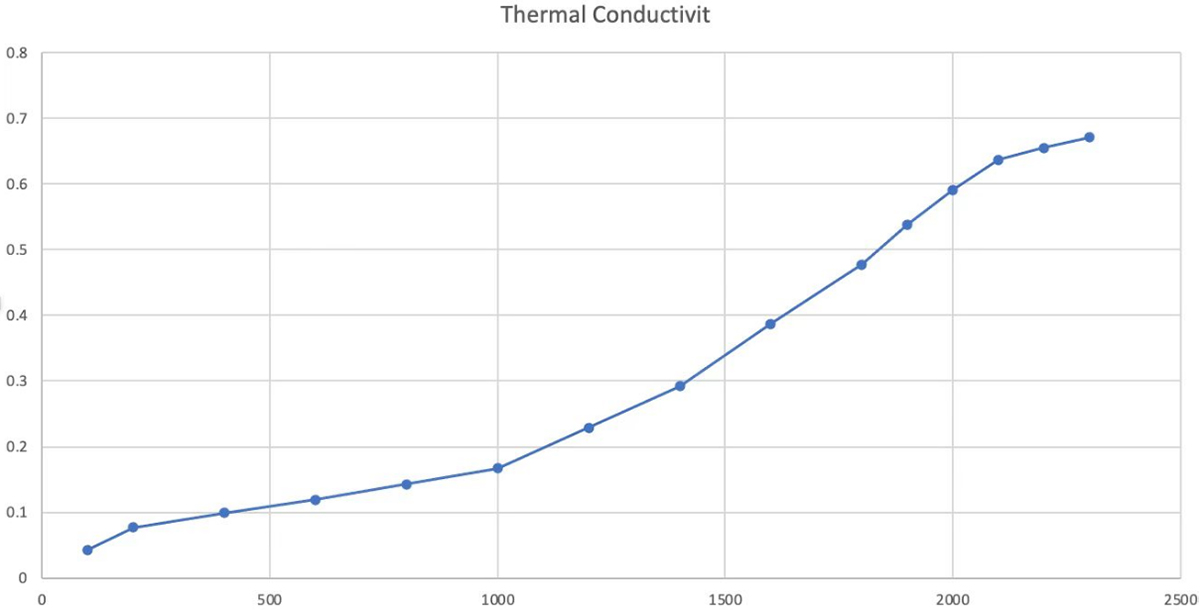

| Lämmönjohtavuus | W/m·k | 1000℃ | ≤0,17 | ≤0,23 | |
| 1500℃ | ≤0,35 | ≤0,38 | |||
| Lämpökäsittelyn lämpötila | ℃ | ≥ 1800 | ≥ 1800 | ||
| Kuidun irtoamisnopeus | % | ≤0,3 | ≤0,3 | ||
| Erityinen | m²/g | 3-7 | 3-7 | ||
| Tuhkapitoisuus | ppm | ≤300 | ≤300 | ||
| Tuote | Lämmönjohtavuus (1000 ℃) (W/m·k) | Tiheys (g/cm³) | Ilman ablatiivisuus (600℃), 1h) (%) |
| Naco VLG-10 pehmeä huopa | 0.17 | 0.1 | 6.21 |
| Naco VLGY-10 pehmeää huopaa | 0.23 | 0.08 | 9.95 |
| Saksalainen SGL pehmeä huopa | 0.25 | 0.1 | 10.12 |
| Ranskalainen Melson-pehmeä huopa | 0.25 | 0.08 | 6.32 |
| Amerikkalainen Morgan pehmeä huopa | 0.23 | 0.1 | 10.22 |
Todellinen asiakaspuolen mittaama data
 |  |
 |  |
